vertigo Motiv klar - Ganzglastüren / Glastüren mit Zarge Komplettset - Erkelenz
Innentür - Set : Glastür mit Zarge
Technische Daten Glastüre:
- 8 mm ESG (Einscheibensicherheitsglas)
- Glasmattierung durch Sandstrahlverfahren
- serienmäßig mit Premio-Beschichtung
- Bohrung: Studio/Office (Schloss/Bänder)
Technische Daten Zarge:
- Zarge gefertigt in Anlehnung nach DIN 18101
- Oberfläche: CPL, Dekor, Weißlack
- Bekleidungskanten: gerundet

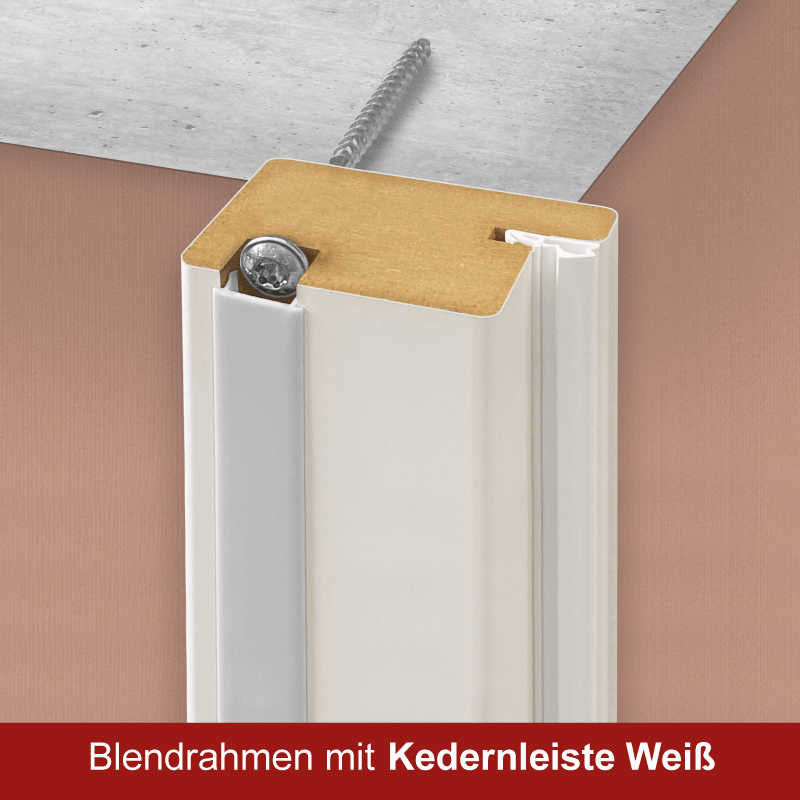

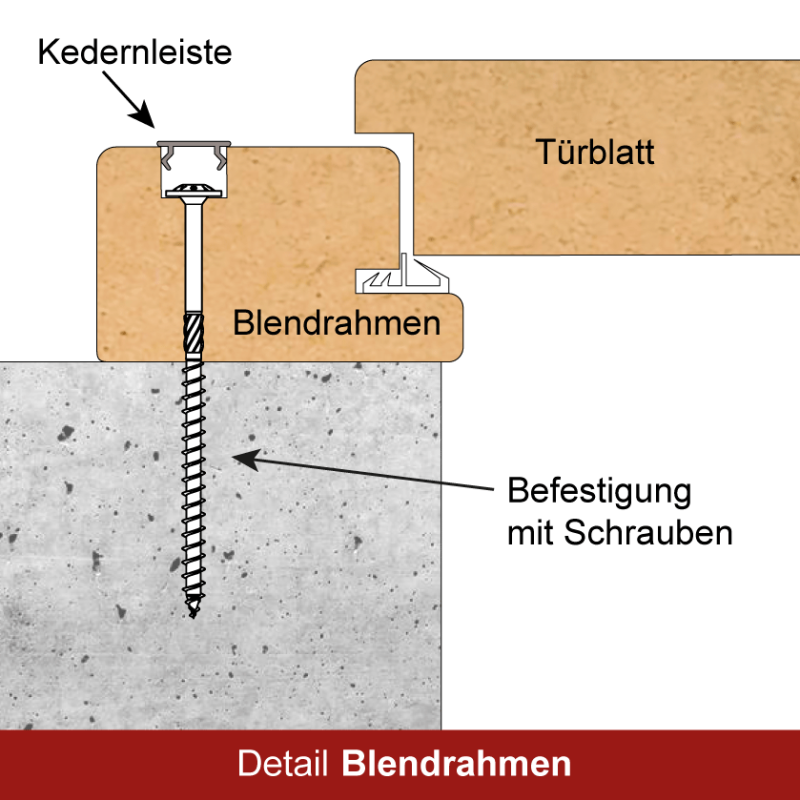

- Bekleidungsbreite: RK 60 - 60mm, Reno04 bombiert - 85mm, Blendrahmen - 75mm
- Bänder: V4700WF, Spezialbandaufnahme
- Schließblech: Ganzglasschließblech, kurz mit einer Lochung, silberfarbig
- Dichtungsprofil: werkseitig passend eingezogen, nicht auf Länge geschnitten
- Wandstärkenausgleich Reno04: -5 / +15 mm
- Wandstärkenausgleich RK: +20 mm
- Futterbrett: ca. 19 mm stark
- Bekleidung: RK 60 - 25mm, Reno04 bombiert - 30mm mit Gegenbekleidung 25mm, Blendrahmen - 44mm stark
vertigo Motiv klar - Ganzglastüren / Glastüren mit Zarge Komplettset - Erkelenz
Unkompliziert und pflegeleicht. Die Glastür mit Zarge:vertigo Motiv klar überzeugt durch eine hochwertige satinierte Oberfläche und ein unauffälliges Motiv aus drei Streifen.
Um eine einfache Reinigung zu ermöglichen und die satinierte Glastür zu schützen, wird die Glastür durch eine UV-beständige Premio-Beschichtung veredelt, diese versiegelt die Glastür.
Auch die Zarge kann durch eine charmante Oberfläche in CPL- oder Dekorschichtstoff überzeugen. Die benötige Stabilität wird durch massives MDF sichergestellt. Abgerundet wird dies im wahrsten Sinn des Wortes durch eine einzigartige runde Kante.
Die Glastürvertigo Motiv klar wird mit Zarge geliefert, kann aber mit Sondermaßen bestellt werden. Denn die Glastür vertigo Motiv klar wird nach Kundenwunsch in Deutschland gefertigt.
Hinweis:
Bitte gehe bei der Ermittlung der Zargenstärke von "fertigen Wänden" aus, d.h. inklusive Putz bzw. Fliesen. Die wiedergegebenen Farbtöne können aufgrund der Farbschwankung des Endgeräts bei der Darstellung nicht verbindlich sein. Der dargestellte Artikel bildet eine Innentür mit den Maßen 860 x 1985 cm ab. Änderungen und Irrtümer vorbehalten. Alle Artikel (auch DIN-Maße) werden auf Maß gefertigt und sind vom Umtausch bzw. Nachbesserung ausgeschlossen.
Schritt-für-Schritt zur Bestellung
Einfach deine Türöffnung messen
Hinweis: Die Höhe wird von der Oberkante des fertigen Fußbodens bis zur Unterkante der Maueröffnung gemessen.
Ab einer Türbreite ab 860 mm und Höhe ab 1985 mm empfehlen wir 3-teilige Bänder (mehr Stabilität) auszuwählen.
| Türblatt - Höhe | Rohbaumaß - Höhe |
|---|---|
| (Bestellmaß) | (min-max) |
| 1985 | 2000 - 2025 |
| 2110 | 2125 - 2150 |
Einfach deine Türbreite messen
Hinweis: Miss dein Türblatt an der Falz-Seite.
Ab einer Türbreite ab 860 mm und Höhe ab 1985 mm empfehlen wir 3teilige Bänder (mehr Stabilität) auszuwählen.
| Türblatt - Breite | Rohbaumaß - Breite |
|---|---|
| (Bestellmaß) | (min-max) |
| 610 | 625 - 675 |
| 660 | 675 - 725 |
| 690 | 705 - 755 |
| 735 | 750 - 800 |
| 800 | 815 - 865 |
| 830 | 845 - 895 |
| 860 | 875 - 925 |
| 985 | 1000 - 1050 |
Maßangaben in mm
Einfach deine Drehrichtung bestimmen
 |
 |
|
DIN links Bänder sind links sichtbar |
DIN rechts Bänder sind rechts sichtbar |
Einfach deine Drehrichtung bestimmen
|
|
|
DIN links Bänder sind links sichtbar |
DIN rechts Bänder sind rechts sichtbar |
Übersicht der Schlosstypen für Glastüren
 |
|||||
|
|
|||||
 |
Einfach deine Wandstärke messen
Hinweis: Miss deine Wandstärke immer mit Fliesen, Tapetten oder Paneelen.
| Wandstärke | Rohbaumaß |
|---|---|
| (Bestellmaß) | (min-max) |
| 50 | 50 - 65 mm |
| 70 | 65 - 85 mm |
| 85 | 80 - 100 mm |
| 105 | 100 - 120 mm |
| 125 | 120 - 140 mm |
| 145 | 140 - 160 mm |
| 165 | 160 - 180 mm |
| 185 | 180 - 200 mm |
| 200 | 195 - 215 mm |
| 220 | 215 - 235 mm |
| 240 | 235 - 255 mm |
| 270 | 265 - 285 mm |
| 290 | 285 - 305 mm |
| 310 | 305 - 325 mm |
| 325 | 320 - 340 mm |
Unsere Zargen haben einen Verstellbereich.
Im Shop auswählbare Normwandstärke - 5 mm / + 15 mm
außer Wandstärke 50 mm - 0 mm / + 15 mm
Einfach deine Wandstärke messen
Hinweis: Miss deine Wandstärke immer mit Fliesen, Tapetten oder Paneelen.
| Wandstärke | Rohbaumaß |
|---|---|
| (Bestellmaß) | (min-max) |
| 50 | 50 - 70 mm |
| 70 | 70 - 90 mm |
| 85 | 85 - 105 mm |
| 105 | 105 - 125 mm |
| 125 | 125 - 145 mm |
| 145 | 145 - 165 mm |
| 165 | 165 - 185 mm |
| 185 | 185 - 205 mm |
| 200 | 200 - 220 mm |
| 220 | 220 - 240 mm |
| 240 | 240 - 260 mm |
| 270 | 270 - 290 mm |
| 290 | 290 - 310 mm |
| 310 | 310 - 330 mm |
| 325 | 325 - 345 mm |
Unsere Zargen haben einen Verstellbereich.
Im Shop auswählbare Normwandstärke + 20 mm
