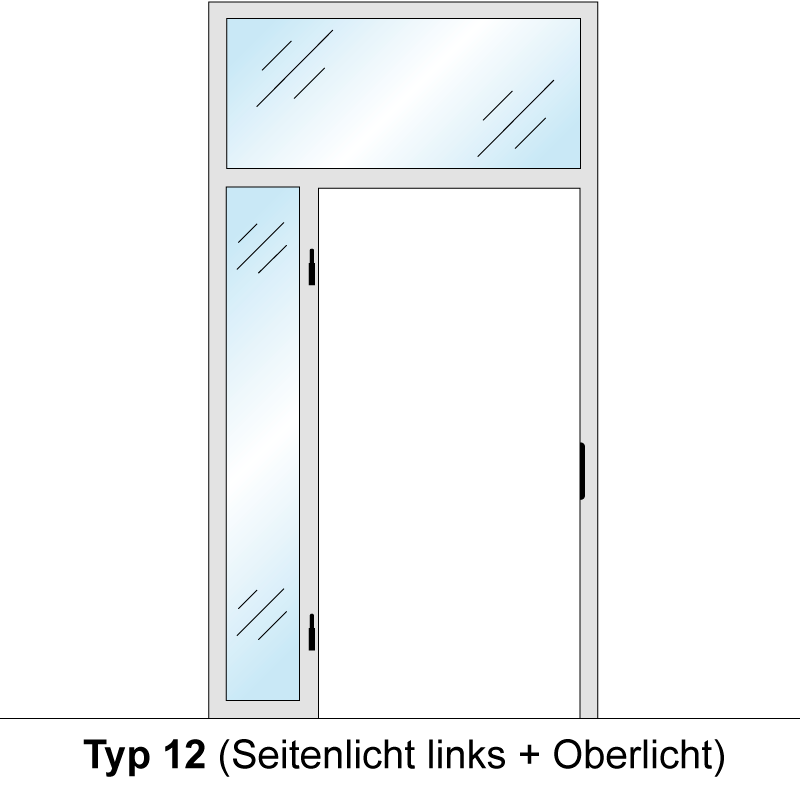

Windfangelement mit Seitenteil und Oberlicht für Zimmertüren DIN links - Blockrahmen / Typ 12
Technische Daten
- Windfangelement ohne Türblatt (separat erhältlich)
- vorgesehen für die Montage in der Laibung
- wahlweise für Zimmertüren oder Glastüren
- Oberfläche: CPL-Weißlack oder wahlweise mit CPL-Holzmaserung
- Außenrahmen: 60 x 67 mm, Kanten gerundet, Sichtfläche ummantelt
- Bänder: V3200WF vernickelt mit Bandaufnahme Klemmblock V3604
- Schließblech: Schließkraft verstellbar, 5-fach verschraubt
- Kämpfer: 60 x 84 mm MDF massiv
- Dichtungsprofil passend zur Oberfläche, eingezogen, nicht auf Länge geschnitten
- Zerlegt und kartonverpackt, Verglasung auf Maß gefertigt - Verglasung und Glasleisten lose beigelegt
Windfangelement mit Seitenteil und Oberlicht für Zimmertüren DIN links - Blockrahmen / Typ 12
Deinen Windfang mit Seitenteil und Oberlicht für den Innenbereich einfach online konfigurieren? Wir machen es möglich! Stelle einfach deinen Windfang - Blockrahmen mit einer passenden Oberfläche in Weißlack oder CPL – Holzoptik zusammen und wir fertigen diesen in unserer eigenen Produktion in Deutschland. Wir legen großen Wert auf Langlebigkeit und Stabilität.
 |
| Detailbild: Windfangelement Blockrahmen |
Bitte beachte, dass bei unseren Windfängen keine Zimmertüren oder Glastüren im Lieferumfang enthalten sind. Diese können separat bestellt werden.
Hinweis:
Bitte gehe bei der Ermittlung der Zargenstärke von "fertigen Wänden" aus, d.h. inklusive Putz bzw. Fliesen. Die wiedergegebenen Farbtöne können aufgrund der Farbschwankung des Endgeräts bei der Darstellung nicht verbindlich sein. Der dargestellte Artikel bildet eine Innentür mit den Maßen 860 x 1985 cm ab. Änderungen und Irrtümer vorbehalten. Alle Artikel (auch DIN-Maße) werden auf Maß gefertigt und sind vom Umtausch bzw. Nachbesserung ausgeschlossen.
Schritt-für-Schritt zur Bestellung
Einfach deine Türhöhe messen
Hinweis: Die Höhe wird von der Oberkante des fertigen Fußbodens bis zur Unterkante der Maueröffnung gemessen. Wir empfehlen die Wandöffnung an mehreren Stellen zu messen.
Ab einer Türbreite ab 860 mm und Höhe ab 1985 mm empfehlen wir 3-teilige Bänder (mehr Stabilität) auszuwählen.
| Türblatt - Höhe | Rohbaumaß - Höhe |
|---|---|
| (Bestellmaß) | (min-max) |
| 1860 | 1913 - 1933 |
| 1985 | 2038 - 2058 |
| 2110 | 2163 - 2183 |
Maßangaben in mm
Einfach deine Türbreite messen
Hinweis: Miss dein Türblatt an der Falz-Seite. Die Breite der Wandöffnung sollte in mehreren Höhen gemessen werden.
Ab einer Türbreite ab 860 mm und Höhe ab 1985 mm empfehlen wir 3-teilige Bänder (mehr Stabilität) auszuwählen.
| Türblatt - Breite | Rohbaumaß - Breite |
|---|---|
| (Bestellmaß) | (min-max) |
| 610 | 701 - 741 |
| 660 | 751 - 791 |
| 690 | 781 - 821 |
| 735 | 826 - 866 |
| 800 | 891 - 931 |
| 830 | 921 - 961 |
| 860 | 951 - 991 |
| 985 | 1076 - 1116 |
Maßangaben in mm
Neben Klarglas stehen viele weitere Glasarten zur Auswahl.
Solltest du eine nicht aufgelistete Glasart wünschen, liefern wir dir die Tür mit gewünschtem Lichtausschnitt, ohne Glas. Zum Lieferumfang gehören dann selbstverständlich
die Glasleisten und ggf. der Sprossenrahmen für eine reibungslose Verglasung auf der Baustelle.
Gern teilen wir dir im Vorfeld die notwendigen Glasmaße mit.
